Зоны риска
корпус и арматура
Определяются участки, где повреждение может нарушить работу пункта или создать риск для персонала.
Сценарии применения
Защита ГРП от осколков и вторичных фрагментов
Газорегуляторные пункты требуют защиты критических зон с сохранением доступа к арматуре, вентиляции и регламентному обслуживанию.
Реальный монтаж
Монтаж бронематов на объекте газовой инфраструктуры
На фотографиях — установка бронематов на настоящем объекте газовой инфраструктуры. Отдельные маты расположены в ряд вдоль стального каркаса. Общие планы показывают раскладку матов, крупные — стыки и точки крепления.
Монтаж снят с обеих сторон. Можно рассмотреть, как маты расположены относительно горизонтальных балок и диагонального раскоса, а также как собран угловой участок.
При подготовке похожей защиты важно заранее продумать не только размеры матов, но и стыки, опоры и крепления. Эти фотографии помогают обсудить раскладку на вашем объекте с инженером.
Нужна защита для вашего объекта?
Пришлите фотографии и размеры участка, расскажите о требуемой защите. Разберём, где разместить маты и как связать их с существующими опорами.
Инженерный подбор
Как подбирать защиту ГРП

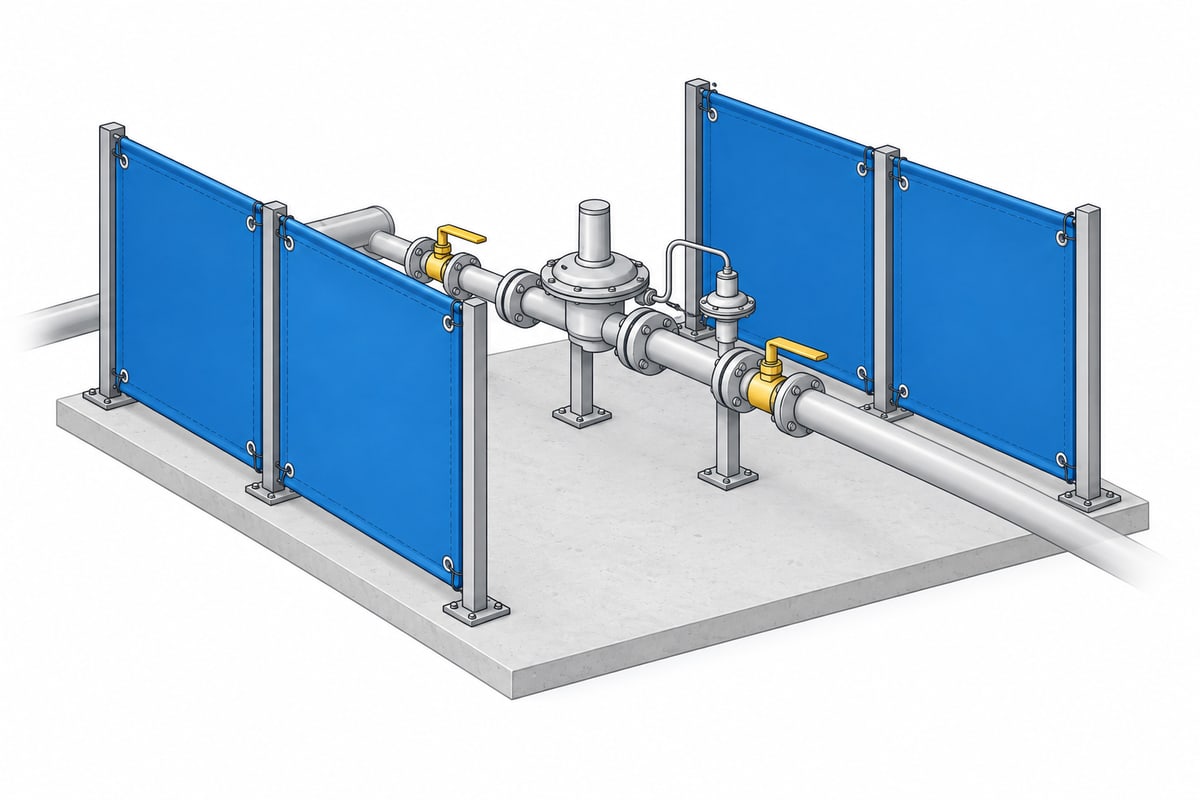

Для ГРП бронематы рассматривают как локальное усиление корпуса, дверей и сервисных зон. Решение должно защищать уязвимые участки, но не перекрывать доступ к арматуре, приборам, вентиляции и регламентному обслуживанию.
Эксплуатация
доступ к обслуживанию
Защитный элемент должен быть съёмным или модульным там, где требуется сервисный доступ.
Выбор изделия
БМПО / БМПП
При осколочной угрозе начинают с БМПО; при стрелковом сценарии проверяют БМПП и соответствующие протоколы.
Типовые зоны
Что обычно усиливают бронематами
Бронемат чаще подбирают не “на весь объект”, а на конкретную уязвимую зону: место, где находятся люди, оборудование, дверь, проём, кабельный ввод, шкаф управления, стеновая панель или участок транспорта. Такой подход позволяет добавить локальный противоосколочный или пулестойкий уровень защиты без полной перестройки объекта.
Пост охраны и бытовка
стены, дверь, рабочая зона
Локальное усиление стеновых панелей, двери и зоны нахождения персонала без полной перестройки объекта.
КТП и вводы
двери, корпус, кабельные зоны
Защита корпуса, дверей, кабельных вводов и сервисных зон с учётом вентиляции и обслуживания.
ГРП и арматура
корпус, люки, сервисные участки
Усиление уязвимых зон газорегуляторного пункта без перекрытия доступа к приборам и арматуре.
Шкафы управления и оборудование
критические узлы
Локальная защита оборудования, агрегатов, шкафов управления, ремонтных постов и рабочих зон.
Кунги, фургоны и спецтранспорт
борта, двери, перегородки
Добронирование бортов, дверей, технологических отсеков и зон экипажа с контролем массы.
Узлы связи и операторские
аппаратные, кабели, рабочие места
Защита шкафов, кабельных вводов, источников питания и рабочих мест операторов.
Заявка без лишних итераций
Что отправить для инженерного подбора
Чем точнее исходные данные, тем быстрее можно сопоставить задачу с линейкой БМПО / БМПП, протоколами испытаний, массой, толщиной и способом крепления. Не обязательно заранее знать материал или модель — достаточно описать объект и ограничения.
Фото или схема
общий вид и крупные планы
Нужны общий вид объекта, уязвимые зоны, двери, проёмы, вводы, места крепления и препятствия для монтажа.
Размеры зон
ширина, высота, площадь
Укажите размеры каждой зоны отдельно: стенка, дверь, люк, ввод, панель, борт, шкаф или рабочее место.
Сценарий угрозы
осколки, пули, БПЛА
Опишите, от чего нужна защита: осколки, вторичные элементы, стрелковая угроза или комбинированный сценарий.
Ограничения монтажа
масса, доступ, вентиляция
Важно заранее указать допустимую массу, способ крепления, требования к обслуживанию, открыванию дверей и вентиляции.
Условия эксплуатации
улица, помещение, транспорт
Нужно понимать среду: улица или помещение, влажность, температура, вибрация, мобильный или стационарный объект.
Документы и ТЗ
если уже есть
Если есть техническое задание, схема, спецификация или требования по классу защиты — приложите их к заявке.
Пример формулировки для заявки
Нужно усилить пост охраны / КТП / дверь / шкаф управления. Размер зоны: ширина × высота. Объект находится на улице / в помещении / на транспорте. Нужна защита от осколков / стрелковой угрозы. Важно сохранить открывание двери, вентиляцию и доступ к обслуживанию.
Задача
Защита оборудования без нарушения эксплуатации
Для ГРП важно закрыть уязвимые участки корпуса, технологические проемы, зоны размещения оборудования и направления возможного воздействия. Конструкция защиты должна сохранять доступ к регуляторам, кранам, люкам и вентиляции.
- защита от вторичных осколков и фрагментов;
- сохранение доступа к обслуживанию;
- учет требований к вентиляции;
- монтаж без полной реконструкции объекта.
Зоны ГРП
Что обычно усиливают локально
Для газорегуляторного пункта важна не площадь ради площади, а сохранение работоспособности: доступ к арматуре, приборам, люкам, вентиляции и регламентному обслуживанию.
| Зона | Почему критична | Предварительное решение | Что нельзя перекрывать |
|---|---|---|---|
| Двери и сервисные створки | Через них выполняют осмотр, регулировку и обслуживание оборудования. | Плоские БМПО или формованные карты под контур двери и фурнитуру. | Открывание, замки, петли, аварийный доступ и зоны обслуживания. |
| Корпус и стеновые панели | Могут быть направлением поражения для оборудования и персонала рядом с пунктом. | Локальные БМПО по расчетной площади закрытия, без сплошной перегрузки корпуса. | Вентиляционные элементы, технологические отверстия, маркировку и доступ к крепежу. |
| Арматура и регуляторы | Повреждение узлов может нарушить работу газорегуляторного пункта. | Формованные БМПО-Ф, кожухи или локальные защитные карты с зазорами. | Ход рычагов, доступ к кранам, манометрам, клапанам, фильтрам и датчикам. |
| Люки и приборные зоны | Нужны для контроля, обслуживания и диагностики. | Съемные или модульные элементы, которые не превращают обслуживание в демонтаж защиты. | Пломбы, приборы, обзор, вентиляцию, точки снятия показаний. |
| Документы по решению | ГРП нельзя подбирать только по площади корпуса или названию материала. | Модель БМПО / БМПП, протокол, паспорт изделия и карта зон вокруг арматуры. | Применимость к газовому оборудованию, сервисным регламентам, вентиляции и аварийному доступу. |
Подбор
Предварительная схема выбора
Для большинства задач по ГРП первым уровнем рассматривается противоосколочная защита БМПО. Формованные исполнения нужны там, где нельзя закрыть зону простой плоской картой.
БМПО
плоские участки
Для стенок, дверей, щитов, защитных карт и ровных участков корпуса газорегуляторного пункта.
БМПО-Ф
узлы и кожухи
Для арматуры, люков, кожухов, приборных зон, выступающих элементов и сложного примыкания.
БМПП
особый сценарий
Для задач, где вместе с осколочной угрозой рассматривают пулестойкий уровень и подтверждённый класс.
Для ГРП важна не только марка материала, но и применимость протокола к выбранной толщине, массе, конструкции и сценарию угрозы.
Защита не должна ухудшать доступ к регуляторам, кранам, клапанам, фильтрам, приборам и вентиляции. Это фиксируется до выбора изделия.
Нужны габариты, фото, схема, зоны закрытия, ограничения по массе, расположение сервисных узлов и предполагаемое направление угрозы.
Приёмка на объекте
Что проверить после установки защиты на ГРП
После монтажа проверяют не только целостность защитных карт, но и доступ ко всем узлам, которые нужны для штатной и аварийной эксплуатации газового оборудования.
| Проверка | Критерий | Что зафиксировать |
|---|---|---|
| Арматура | краны, регуляторы, клапаны и фильтры имеют полный рабочий ход | фото открытого доступа и перечень обслуживаемых узлов |
| Приборы | манометры, датчики, пломбы и маркировка остаются видимыми | точки осмотра и снятия показаний |
| Вентиляция | решётки и технологические отверстия не перекрыты | фактические зазоры и согласование эксплуатирующей стороны |
| Съёмные элементы | локальная карта снимается без демонтажа всей защиты | последовательность снятия и доступ к крепежу |
| Документы | установленные зоны совпадают с картой закрытия и паспортом | исполнительную схему, фото и перечень моделей |
Ошибки выбора
Что опасно упрощать при защите ГРП
Для ГРП нельзя выбирать бронемат только по площади корпуса. Ошибка в доступе, вентиляции или сервисной зоне может конфликтовать с эксплуатацией газового оборудования.
- закрывают арматуру, приборы или люки так, что обслуживание требует демонтажа всей защиты;
- не оставляют доступ к кранам, клапанам, фильтрам и точкам снятия показаний;
- путают защиту корпуса с защитой конкретных направлений риска;
- не учитывают вентиляцию, аварийный доступ и требования эксплуатирующей организации;
- не запрашивают документную связку: протокол, паспорт изделия и карту закрытия ГРП;
- выбирают формально подходящий уровень защиты без проверки геометрии, зазоров и крепления.
Безопасность эксплуатации
Что не закрываем бронематами без проверки
Для ГРП нельзя принимать решение только по площади корпуса. До подбора фиксируются вентиляционные зоны, доступ к арматуре, кранам, фильтрам, приборам, аварийному обслуживанию и требованиям эксплуатирующей организации.
Бронематы БМПО / БМПП рассматриваются как локальная защита направлений риска. Они не заменяют проект газового оборудования, промышленную безопасность, требования к вентиляции и регламентный доступ.
Вопросы и ответы
Частые вопросы по защите ГРП
Что важно учитывать при защите ГРП?
Нужно сохранить доступ к регуляторам, кранам, клапанам, приборам, люкам, вентиляции и сервисным маршрутам. Поэтому бронематы подбираются по отдельным зонам закрытия, а не как сплошная обшивка всего пункта.
Какие бронематы подходят для газорегуляторных пунктов?
Для плоских участков корпуса и дверей обычно рассматриваются БМПО, для люков, кожухов, примыканий и нестандартной геометрии — БМПО-Ф. При пулестойком сценарии проверяют применимость БМПП.
Какие данные нужны для расчета защиты ГРП?
Нужны габариты ГРП, фото или схема, перечень зон закрытия, расположение арматуры и приборов, ограничения по массе, требования к вентиляции, доступу и предполагаемый сценарий угрозы.
Можно ли закрыть бронематами весь ГРП?
Обычно нет смысла закрывать весь пункт сплошным слоем. Практичнее усиливать критические направления и зоны риска, сохраняя обслуживание, вентиляцию, доступ к приборам и требования эксплуатации газового оборудования.
Заявка
Что нужно для расчета защиты ГРП
Для расчета приложите фото или схему ГРП, формат пункта, размеры дверей, люков и зон закрытия, расположение арматуры, регуляторов, приборов и вентиляции, допустимую массу, способ крепления и предполагаемый сценарий угрозы.
Следующий шаг
Передайте данные для расчёта
Приложите фото или схему ГРП, размеры защищаемых зон и расположение обслуживаемых узлов. Мы подберём модель и комплект документов.
