Что важно
кабели, шкафы, операторы
Защита подбирается не только для стены или двери, но и для конкретных точек отказа.
Сценарии применения

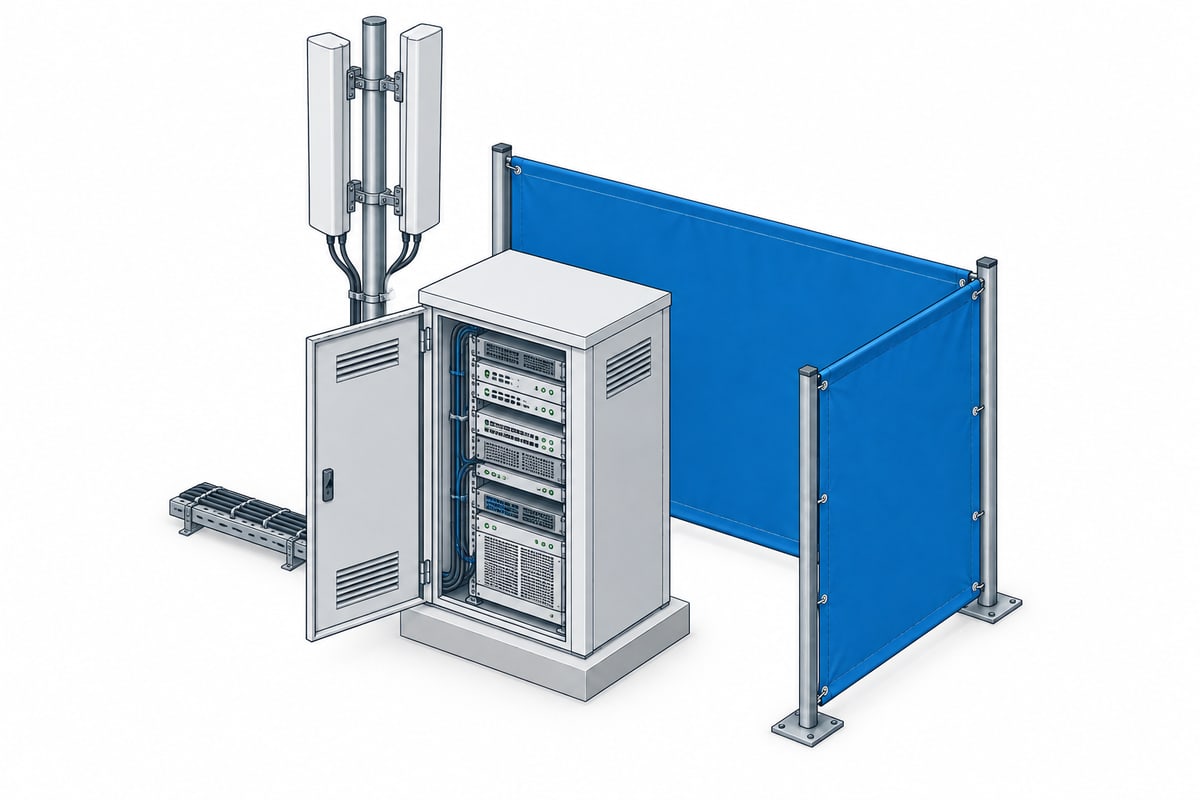

Защита узлов связи, аппаратных и пунктов управления
Аппаратные, модульные пункты управления и коммуникационные узлы требуют защиты оборудования, персонала и критических линий без потери доступа к обслуживанию.
Критическая инфраструктура
Как подбирать защиту узлов связи
Узлы связи и аппаратные требуют защиты оборудования, шкафов, кабельных вводов, рабочих мест операторов и источников питания. Бронемат должен усиливать критическую зону, но сохранять вентиляцию, доступ к кабелям и возможность обслуживания.
Ограничения
вентиляция и доступ
Нельзя закрывать сервисные зоны так, чтобы обслуживание стало невозможным.
Исполнение
плоское или формованное
Для кабельных вводов, шкафов и нестандартных участков часто требуется формованное или секционное решение.
Типовые зоны
Что обычно усиливают бронематами
Бронемат чаще подбирают не “на весь объект”, а на конкретную уязвимую зону: место, где находятся люди, оборудование, дверь, проём, кабельный ввод, шкаф управления, стеновая панель или участок транспорта. Такой подход позволяет добавить локальный противоосколочный или пулестойкий уровень защиты без полной перестройки объекта.
Пост охраны и бытовка
стены, дверь, рабочая зона
Локальное усиление стеновых панелей, двери и зоны нахождения персонала без полной перестройки объекта.
КТП и вводы
двери, корпус, кабельные зоны
Защита корпуса, дверей, кабельных вводов и сервисных зон с учётом вентиляции и обслуживания.
ГРП и арматура
корпус, люки, сервисные участки
Усиление уязвимых зон газорегуляторного пункта без перекрытия доступа к приборам и арматуре.
Шкафы управления и оборудование
критические узлы
Локальная защита оборудования, агрегатов, шкафов управления, ремонтных постов и рабочих зон.
Кунги, фургоны и спецтранспорт
борта, двери, перегородки
Добронирование бортов, дверей, технологических отсеков и зон экипажа с контролем массы.
Узлы связи и операторские
аппаратные, кабели, рабочие места
Защита шкафов, кабельных вводов, источников питания и рабочих мест операторов.
Заявка без лишних итераций
Что отправить для инженерного подбора
Чем точнее исходные данные, тем быстрее можно сопоставить задачу с линейкой БМПО / БМПП, протоколами испытаний, массой, толщиной и способом крепления. Не обязательно заранее знать материал или модель — достаточно описать объект и ограничения.
Фото или схема
общий вид и крупные планы
Нужны общий вид объекта, уязвимые зоны, двери, проёмы, вводы, места крепления и препятствия для монтажа.
Размеры зон
ширина, высота, площадь
Укажите размеры каждой зоны отдельно: стенка, дверь, люк, ввод, панель, борт, шкаф или рабочее место.
Сценарий угрозы
осколки, пули, БПЛА
Опишите, от чего нужна защита: осколки, вторичные элементы, стрелковая угроза или комбинированный сценарий.
Ограничения монтажа
масса, доступ, вентиляция
Важно заранее указать допустимую массу, способ крепления, требования к обслуживанию, открыванию дверей и вентиляции.
Условия эксплуатации
улица, помещение, транспорт
Нужно понимать среду: улица или помещение, влажность, температура, вибрация, мобильный или стационарный объект.
Документы и ТЗ
если уже есть
Если есть техническое задание, схема, спецификация или требования по классу защиты — приложите их к заявке.
Пример формулировки для заявки
Нужно усилить пост охраны / КТП / дверь / шкаф управления. Размер зоны: ширина × высота. Объект находится на улице / в помещении / на транспорте. Нужна защита от осколков / стрелковой угрозы. Важно сохранить открывание двери, вентиляцию и доступ к обслуживанию.
Задача
Сохранить работоспособность критической связи
Бронематы помогают локально усилить зоны размещения аппаратуры, рабочих мест операторов, кабельных вводов, серверных шкафов и модульных блоков. Подбор выполняется по угрозе, габаритам и допустимой нагрузке на конструкцию.
- защита аппаратуры и рабочих мест;
- закрытие кабельных вводов и стеновых панелей;
- сохранение доступа к обслуживанию;
- модульная замена защитных элементов.
Связанные решения
Куда перейти дальше
Для связи и управления важны локальные зоны: шкафы, кабельные вводы, рабочие места операторов и модульные блоки.
Модульные здания
проёмы и панели
Смежный сценарий для усиления дверей, окон, стеновых панелей и технологических отверстий.
БМПО
противоосколочные
Плоские решения для шкафов, кабельных вводов, аппаратных и стеновых зон.
БМПП
пулестойкие
Для зон, где к осколочной угрозе добавляются стрелковые сценарии и повышенные требования.
Применение
Какие зоны защищают
Схема защиты зависит от назначения узла, расположения оборудования, требований по вентиляции, обслуживанию и устойчивости связи.
Аппаратные и серверные
Локальная защита шкафов, оборудования, кабельных вводов и критических стеновых участков.
Пункты управления
Защита рабочих мест операторов, панелей управления, средств связи и внутренних перегородок.
Модульные блоки
Усиление стен, дверей, проемов и технологических зон мобильных или быстровозводимых объектов.
Коммуникационные узлы
Защита мест концентрации линий связи, распределительных шкафов и оборудования передачи данных.
Инженерный разбор
Что нельзя перекрыть при защите связи
Узел связи ценен не стенами, а непрерывностью работы. Поэтому бронемат подбирают вокруг кабелей, питания, охлаждения и операторских зон, а не просто по площади панели.
| Элемент | Что проверить | Почему это критично |
|---|---|---|
| Кабельные вводы | маршруты кабелей, радиусы изгиба, вводы в шкафы, запас на обслуживание | защита не должна прижимать кабели, мешать замене или создавать новые точки отказа |
| Шкафы и стойки | двери, вентиляционные зазоры, сервисные стороны, питание и коммутация | ошибка в размещении бронемата может нарушить охлаждение и доступ к оборудованию |
| Рабочие места операторов | сектор угрозы, обзор, проходы, столы, панели управления и эвакуация | защита должна закрыть человека, не снижая управляемость пункта |
| Документы к решению | модель, протокол испытаний, паспорт изделия и схема размещения матов с кабельными вводами и зонами обслуживания | по протоколу сопоставляют защитный пакет с испытанным образцом; по схеме проверяют, что монтаж оставляет доступ к питанию, охлаждению и кабелям |
| Модульное помещение | двери, окна, стеновые панели, вводы питания, вентиляция, кондиционирование | часто нужна связка с защитой проёмов, а не только один плоский мат |
Проверка работоспособности
Что проверить после усиления узла связи
Защитная карта считается пригодной только тогда, когда после монтажа сохраняются охлаждение, кабельные трассы, питание, обслуживание оборудования и работа операторов.
| Проверка | Критерий | Что зафиксировать |
|---|---|---|
| Охлаждение | воздухозабор, выпуск и сервис кондиционирования доступны | фото решёток, зазоры и режим контроля температуры |
| Кабельные трассы | сохранены радиусы изгиба, запас и возможность замены | схему вводов и съёмных защитных элементов |
| Питание и ИБП | доступны коммутация, аккумуляторные блоки и аварийное отключение | сервисные проходы и порядок открытия шкафов |
| Рабочее место | не ухудшены обзор, проходы, эвакуация и доступ к органам управления | планировку после монтажа и границы защищаемой зоны |
| Контрольный запуск | оборудование и каналы связи проверены после завершения работ | результат функциональной проверки и исполнительные фото |
Ошибки выбора
Что нельзя делать с аппаратной и пунктом управления
Для связи важен не только факт защиты, но и сохранение непрерывной работы оборудования.
- закрывать вентиляционные решётки, кондиционирование или горячие зоны шкафов;
- прижимать кабельные трассы и вводы без запаса на замену и обслуживание;
- выбирать бронемат без сопоставления протокола, паспорта изделия и схемы защищаемых зон;
- проектировать защиту стен, забывая про рабочие места операторов и сектор вероятной угрозы;
- перекрывать доступ к питанию, ИБП, коммутационным шкафам и сервисной стороне стоек;
- пытаться заменить бронематом проект связи, электропитания или вентиляции.
Подготовка схемы
Как обозначить зоны защиты на плане аппаратной
На плане отметьте стойки, рабочие места операторов и участки стен или проёмов, которые нужно закрыть. Для каждого участка укажите ширину и высоту, материал основания и доступные места крепления. Добавьте общий вид помещения и фотографии этих участков.
Отдельно нанесите зоны открывания дверей шкафов и извлечения оборудования. Такая схема помогает рассчитать размеры отдельных матов и расположить стыки вне участков, где нужен свободный доступ.
Вопросы и ответы
Частые вопросы по защите узлов связи
Какие зоны узла связи защищают бронематами?
Обычно защищают аппаратные шкафы, кабельные вводы, серверные и коммуникационные узлы, рабочие места операторов, стеновые панели и технологические проемы. Отдельно проверяют вентиляцию, кабельные трассы и доступ к обслуживанию.
Можно ли сохранить доступ к оборудованию?
Да. Схема защиты проектируется так, чтобы сохранить доступ к обслуживанию, вентиляции, кабельным трассам и замене оборудования.
Какие данные нужны для расчета защиты связи?
Нужны тип объекта, планировка, размеры защищаемых зон, допустимая масса, требования к защите, креплениям, вентиляции и обслуживанию оборудования.
Подбор
Что указать для расчета
Нужны тип объекта, планировка, размеры защищаемых зон, размещение шкафов и рабочих мест, требования к защите, допустимая масса, ограничения по креплениям, вентиляции, кабельным трассам и обслуживанию оборудования.
Следующий шаг
Передайте данные для расчёта
Покажите расположение оборудования, кабельных вводов и рабочих мест. Мы подберём модель и комплект документов.
