Как защитный пакет выдерживает попадания и что происходит с оборудованием за матом? Здесь можно посмотреть результаты лабораторных испытаний, открыть оригиналы протоколов и увидеть фотографии натурных проверок. Маты испытывали в том числе на макетах трубопроводов, тройников и запорной арматуры.
Начните с результата, который относится к вашей задаче: противоосколочная стойкость, защита от пуль или работа мата на оборудовании. Рядом указаны испытанные образцы, условия и ссылки на подробности.
Лабораторные испытания провело АО «ЦНИИТОЧМАШ». В каждом протоколе можно проверить, какой пакет испытывали, чем по нему стреляли и какой результат получили. Краткие итоги и оригиналы документов собраны ниже.
Образец №1630: противоосколочная и пулестойкая проверка.
Пакет образца №1630 прошёл два вида испытаний. В противоосколочной проверке определён V₅₀ 735,3 м/с. При обстреле патроном 9×21 мм 7Н28 все пять попаданий на скоростях 388–394 м/с завершились без пробития. В каталоге этот результат связан с защитными пакетами БМПО-1 и БМПП-1, включая формованные варианты.
В том же документе есть ещё два образца: №2465Ф с V₅₀ 1045,0 м/с и №2465Н с V₅₀ 1052,4 м/с.
Образец №240/8: пять непробитий при воздействии 9×19 мм 7Н21.
По образцу №240/8 стреляли с расстояния 5 метров. Все пять попаданий при скоростях 409–414 м/с пакет выдержал без пробития. В каталоге результат этого пакета связан с БМПП-Вектор и БМПП-Вектор-Ф.
Противоосколочный пакет Ф 240/140 и два комбинированных пулестойких образца.
В противоосколочной серии пакет Ф 240/140 выдержал все десять попаданий стальным шариком при скоростях 1420–1444 м/с без пробития. На эту серию ссылаются БМПО-Ультра и БМПО-Ультра-Ф.
Пулевую проверку прошли два комбинированных образца с керамическим элементом: №2 после выдержки при −50 °C и №3 в нормальных условиях. Оба выдержали воздействия 7,62×39 мм 57-Н-231 и 5,45×39 мм 7Н10 без пробития. Это испытания пакетов, на которые ссылаются БМПП-Ультра-К и БМПП-Ультра-Ф-К.
На гибкие защитные маты БМПО и БМПП из сверхвысокомолекулярного полиэтилена (СВМПЭ) оформлен добровольный сертификат по ТУ 14.12.30-001-44260848-2026. Он действует с 3 августа 2026 года по 2 августа 2029 года и охватывает разделы 4 и 5 ГОСТ 34286-2017. Среди оснований — протоколы №4/070326 и №6/210426.
В сертификате указана область соответствия, а скорости и результаты попаданий можно посмотреть в самих протоколах.
V₅₀ означает скорость, при которой вероятность полного пробития в условиях испытания оценивается в 50%. Это баллистический предел по методике испытаний. Чтобы сравнить два значения, важно знать, какой имитатор использовали, как устроен пакет и в каких условиях его проверяли.
«Десять попаданий без пробития» описывает другой результат: пакет выдержал конкретную серию на указанных скоростях. Поэтому рядом с числом стоит смотреть условия и итог проверки.
На объекте важна и сама установка: форма мата, опорная конструкция и крепления. Лабораторные результаты помогают выбрать защитный пакет, а фотографии монтажа — продумать его размещение на оборудовании.
| Класс | Модель | Толщина | Воздействие | Результат | Документ | Испытанный пакет |
|---|---|---|---|---|---|---|
| С2 | БМПО-1 / БМПО-1-Ф | 8 мм | стальной шарик 6,35 мм, 1,05 г | V₅₀ 735,3 м/с | №4/070326 | испытанный пакет №1630: 30 × 160 г/м², 4,8 кг/м² |
| Натурные испытания | БМПО-2 | 16 мм | осколочное воздействие на макетах газовой инфраструктуры | 4 образца без сквозных пробитий | Серия от 30.07.2026 | защищаемые макеты сохранились без повреждений |
| С2 | БМПО-Вектор / БМПО-Вектор-Ф | 25 мм | стальной шарик 6,35 мм, 1,05 г | V₅₀ 1021,8 м/с | №3/221225 | испытанный пакет №531: 60 × 240 г/м², 14,4 кг/м² |
| С2 | БМПО-Ультра / БМПО-Ультра-Ф | 45 мм | стальной шарик 6,35 мм, 1,05 г | 10/10 непробитий при 1420–1444 м/с | №6/210426 | испытанный пакет Ф 240/140: 33,6 кг/м²; модель в каталоге: 29,2 кг/м². Здесь приведены скорости десяти воздействий |
| Бр2 / 9×21 | БМПП-1 / БМПП-1-Ф | 8 мм | 9×21 мм 7Н28 | V₃ 388–394 м/с | №4/070326 | образец №1630: 30 × 160 г/м², 4,8 кг/м²; 5 из 5 непробитий |
| Бр3 | БМПП-Вектор / БМПП-Вектор-Ф | По исполнению | 9×19 мм 7Н21 | V₃ 409–414 м/с | №4/060526 | Массу, толщину и состав выбранного исполнения согласуем при заказе |
| Бр4 | БМПП-Ультра-К / БМПП-Ультра-Ф-К | 45 мм | 7,62×39 57-Н-231; 5,45×39 7Н10 | 7,62 мм: 708–715 м/с; 5,45 мм: 880–891 м/с | №6/210426 | непробития: образец №2 после −50 °C, образец №3 в нормальных условиях |
| Класс | Боеприпас / имитатор | Тип | Масса | Скорость | Дистанция | Модели |
|---|---|---|---|---|---|---|
| С2 | стальной шарик 6,35 мм | стальной имитатор осколка | 1,05 г | V₅₀% непроб.; в протоколе №6 также указана V₀,₇₅ серии | по схеме протокола | БМПО |
| Бр2 | 9×21 мм 7Н28 | пуля патрона 7Н28 | по протоколу | V₃ 388–394 м/с | по протоколу №4/070326, образец №1630 | БМПП-1 / БМПП-1-Ф |
| Бр3 | 9×19 мм 7Н21 | пуля патрона 7Н21 | по протоколу | V₃ 409–414 м/с | 5 м | БМПП-Вектор / БМПП-Вектор-Ф |
| Бр4 | 7,62×39 57-Н-231; 5,45×39 7Н10 | пули указанных патронов | по протоколу | 7,62 мм: 708–715 м/с; 5,45 мм: 880–891 м/с | по протоколу №6/210426 | БМПП-Ультра-К / БМПП-Ультра-Ф-К |
30 июля 2026 года бронематы из СВМПЭ установили на макеты трубопроводов, тройников и запорной арматуры. В этой проверке важны были два результата: выдержал ли попадания защитный пакет и сохранилось ли оборудование за ним.
Использовали разные схемы крепления. Часть образцов перед испытаниями на час поместили в воду. Противоосколочные и пулестойкие маты проверяли в отдельных сериях; ниже — результаты каждой из них.

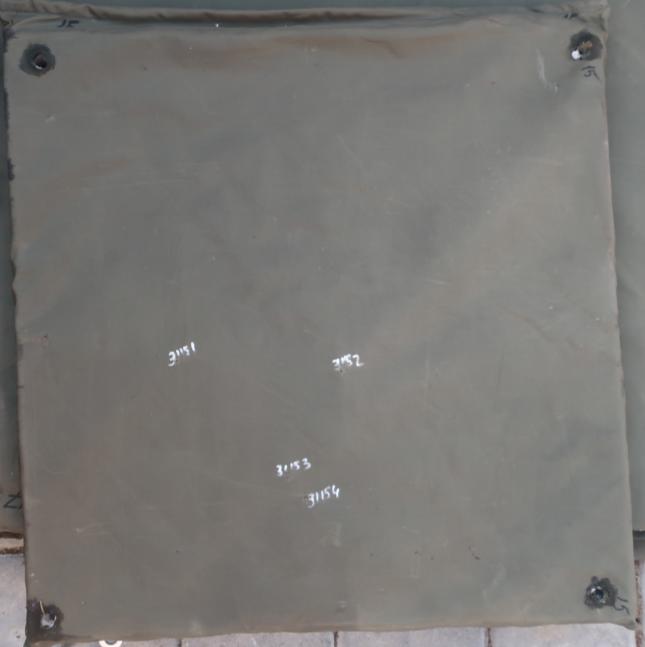

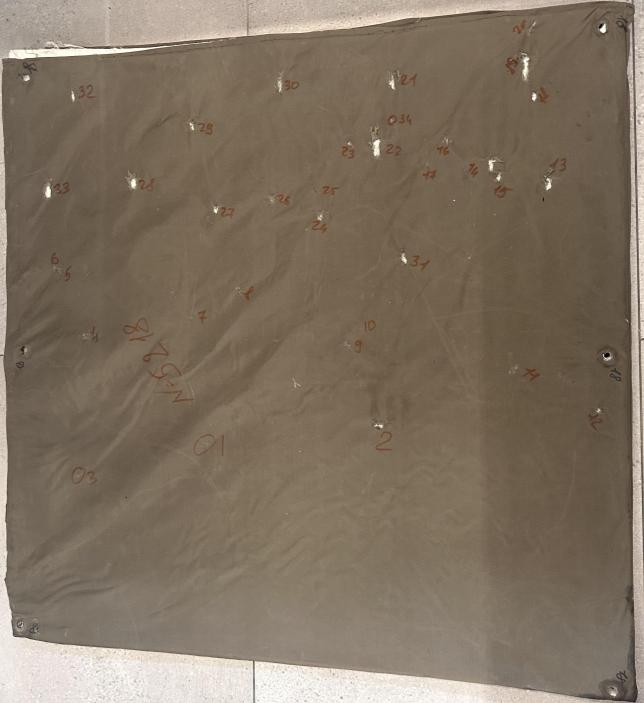

Все четыре образца БМПО-2 выдержали осколочное воздействие без сквозного пробития защитного пакета. На фотографиях после испытаний видны места попаданий и повреждения наружного чехла.
Макеты за матами осмотрели и проверили методами неразрушающего контроля. По результатам этой серии повреждений защищаемых макетов не выявлено.
Три образца закрепили на макетах и обстреляли из АК-12 с расстояния 10 метров. Использовали патроны 5,45×39 мм с пулей со стальным сердечником. Всего по закреплённым образцам сделали десять выстрелов — сквозных пробитий не было.
Покажите участок, который нужно закрыть: пришлите фотографии, размеры или чертёж. Укажите, от чего требуется защита и какую массу выдержат опоры. Инженер предложит конструкцию мата и схему установки с учётом этих условий.
После просмотра протоколов удобно сразу перейти к линейке, где указаны масса, толщина, сценарии применения и заявка на инженерный подбор.
противоосколочные
Плоские бронематы С2 для объектов, КТП, ГРП, узлов связи, проёмов и промышленных зон.
формованные
Исполнения под сложную геометрию, кожухи, двери, проёмы, борта и нестандартные зоны.
Бр1–Бр4
Пулестойкие бронематы для сценариев, где к осколочной угрозе добавляются стрелковые требования.
площадь и масса
Предварительно оцените площадь закрытия, массу, стоимость и передайте параметры инженеру.
Для инженерной заявки важны не только PDF протоколов, а для заказчика — не только название модели. Рабочий комплект документов связывает результат испытания, выбранный бронемат, реальную зону объекта и условия поставки.
публичные PDF
Скачиваемые сканы подтверждают результаты конкретных конфигураций: противоосколочные показатели, НЕпробитие и пулестойкие сценарии.
масса, толщина, исполнение
В каталоге можно сравнить модели БМПО / БМПП по массе, толщине и исполнению, затем открыть связанные результаты испытаний. Стоимость изделия предоставляется по запросу.
по выбранной конфигурации
В рабочем запросе стоит отдельно попросить паспорт или лист параметров: состав пакета, чехол, толщину, массу, маркировку и условия эксплуатации.
зоны, размеры, крепления
Для объекта нужна схема: какие панели, двери, вводы, борта, рабочие места или шкафы закрываются и как сохраняется доступ к обслуживанию.
КП, сроки, упаковка
Стоимость, сроки, упаковка, доставка и возврат для B2B-заказа фиксируются индивидуально в коммерческом предложении или договоре.
фото, схема, ТЗ
Чем точнее переданы фото, размеры, угроза, условия эксплуатации и ограничения по массе, тем быстрее можно подготовить подходящий комплект документов.
Один и тот же уровень защиты может быть неприменим, если меняется площадь закрытия, крепление, основание, влажность, температура, вентиляция, дверь или зона обслуживания. Поэтому для рабочих решений нужно запрашивать не “любой сертификат”, а связку: модель, протокол, паспорт изделия, карта закрытия и условия поставки.
Перейдите к странице своего объекта: там собраны уязвимые зоны, ограничения монтажа, документы и исходные данные для расчёта.
При выборе защиты учитывают угрозу, геометрию закрываемого участка и условия эксплуатации. Результаты испытаний помогают сравнить пакеты, а параметры объекта — определить форму и способ установки мата.
У противоосколочного испытания указаны имитатор, его масса и диаметр, скорости и результаты попаданий. Обозначение V0,75 относится к скорости, измеренной на расстоянии 0,75 м от поверхности образца.
Применяется для сценариев, где требуется стойкость к стрелковым угрозам. Важно учитывать калибр, тип пули, дистанцию, конструкцию пакета и наличие керамического слоя.
Сверхвысокомолекулярный полиэтилен применяется в баллистических пакетах благодаря сочетанию малой массы, энергоемкости и стойкости к влаге.
Для КТП, ГРП, узлов связи, транспорта и промышленных объектов нужна привязка к схеме монтажа, площади закрытия, креплениям и допустимой нагрузке на конструкцию.
Чтобы подобрать бронемат, укажите объект защиты, предполагаемый тип угрозы, площадь закрытия, ограничения по массе и способ крепления. Это позволит сопоставить задачу с линейкой БМПО / БМПП и выбрать подтвержденную конфигурацию.
Протоколы подтверждают результаты конкретных образцов: состав защитной структуры, поражающий элемент, условия, измеренную скорость и результат каждого воздействия либо рассчитанный V₅₀% непробития.
В протоколе №4/060526 образец №240/8 получил пять результатов НЕпробитие при воздействии пуль 9×19 мм 7Н21 с измеренной скоростью V₃ от 409 до 414 м/с. Автоматные патроны 5,45×39 и 7,62×39 относятся к отдельным испытаниям конфигурации Бр4 по протоколу №6/210426.
БМПО — противоосколочные бронематы для защиты от фрагментов и вторичных поражающих элементов. БМПП — пулестойкие бронематы для сценариев, где требуется защита от стрелковых угроз.
Да. Подбор зависит от сценария угрозы, геометрии объекта, требуемого уровня защиты, массы, способа крепления и эксплуатационных условий.
Фактические значения на странице сверены с опубликованными PDF-протоколами. Внешние стандарты используются для терминологии и области применения, но не заменяют протокол конкретного изделия.
