Что закрываем
двери, вводы, корпус
Сначала выделяются зоны, где поражающие элементы могут повредить оборудование или создать риск для людей.
Сценарии применения

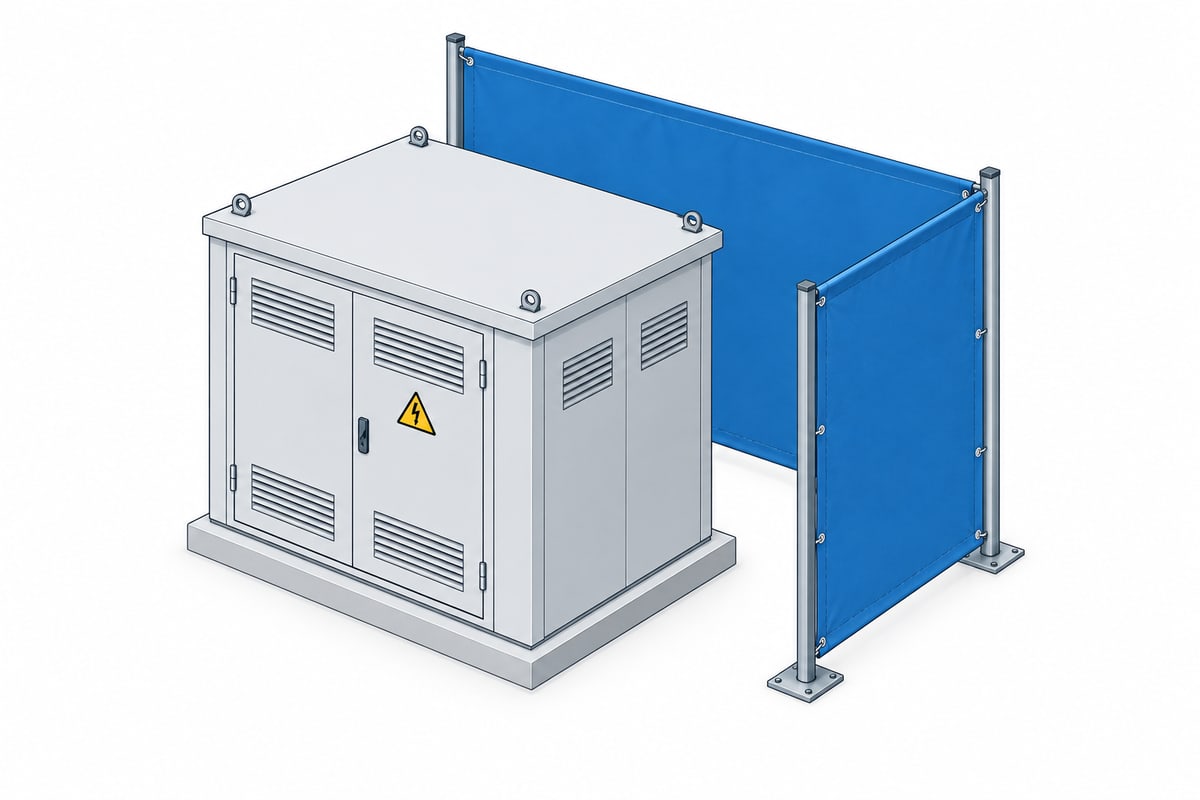

Защита КТП от осколков и поражающих элементов
Комплектные трансформаторные подстанции требуют локального усиления критических зон без нарушения обслуживания, вентиляции и доступа к оборудованию.
Инженерный подбор
Как подбирать защиту КТП
Для КТП важно защитить не весь объект сплошным слоем, а критические зоны: двери, сервисные проёмы, кабельные вводы, корпус и оборудование рядом с персоналом. Бронемат добавляет локальный уровень защиты и не должен нарушать вентиляцию, тепловой режим и обслуживание.
Что нельзя нарушить
вентиляция и сервис
Схема крепления должна сохранять доступ к обслуживанию, тепловой режим и возможность замены отдельных секций.
Что выбирать
БМПО / БМПО-Ф
Для начального подбора чаще рассматривают противоосколочные БМПО, а для сложной геометрии — формованные исполнения.
Типовые зоны
Что обычно усиливают бронематами
Бронемат чаще подбирают не “на весь объект”, а на конкретную уязвимую зону: место, где находятся люди, оборудование, дверь, проём, кабельный ввод, шкаф управления, стеновая панель или участок транспорта. Такой подход позволяет добавить локальный противоосколочный или пулестойкий уровень защиты без полной перестройки объекта.
Пост охраны и бытовка
стены, дверь, рабочая зона
Локальное усиление стеновых панелей, двери и зоны нахождения персонала без полной перестройки объекта.
КТП и вводы
двери, корпус, кабельные зоны
Защита корпуса, дверей, кабельных вводов и сервисных зон с учётом вентиляции и обслуживания.
ГРП и арматура
корпус, люки, сервисные участки
Усиление уязвимых зон газорегуляторного пункта без перекрытия доступа к приборам и арматуре.
Шкафы управления и оборудование
критические узлы
Локальная защита оборудования, агрегатов, шкафов управления, ремонтных постов и рабочих зон.
Кунги, фургоны и спецтранспорт
борта, двери, перегородки
Добронирование бортов, дверей, технологических отсеков и зон экипажа с контролем массы.
Узлы связи и операторские
аппаратные, кабели, рабочие места
Защита шкафов, кабельных вводов, источников питания и рабочих мест операторов.
Заявка без лишних итераций
Что отправить для инженерного подбора
Чем точнее исходные данные, тем быстрее можно сопоставить задачу с линейкой БМПО / БМПП, протоколами испытаний, массой, толщиной и способом крепления. Не обязательно заранее знать материал или модель — достаточно описать объект и ограничения.
Фото или схема
общий вид и крупные планы
Нужны общий вид объекта, уязвимые зоны, двери, проёмы, вводы, места крепления и препятствия для монтажа.
Размеры зон
ширина, высота, площадь
Укажите размеры каждой зоны отдельно: стенка, дверь, люк, ввод, панель, борт, шкаф или рабочее место.
Сценарий угрозы
осколки, пули, БПЛА
Опишите, от чего нужна защита: осколки, вторичные элементы, стрелковая угроза или комбинированный сценарий.
Ограничения монтажа
масса, доступ, вентиляция
Важно заранее указать допустимую массу, способ крепления, требования к обслуживанию, открыванию дверей и вентиляции.
Условия эксплуатации
улица, помещение, транспорт
Нужно понимать среду: улица или помещение, влажность, температура, вибрация, мобильный или стационарный объект.
Документы и ТЗ
если уже есть
Если есть техническое задание, схема, спецификация или требования по классу защиты — приложите их к заявке.
Пример формулировки для заявки
Нужно усилить пост охраны / КТП / дверь / шкаф управления. Размер зоны: ширина × высота. Объект находится на улице / в помещении / на транспорте. Нужна защита от осколков / стрелковой угрозы. Важно сохранить открывание двери, вентиляцию и доступ к обслуживанию.
Задача
Локальная защита критических узлов подстанции
Бронематы используются как элемент пассивной защиты: закрывают уязвимые зоны корпуса, дверные и сервисные проемы, кабельные вводы, технологические отсеки и оборудование, требующее дополнительной противоосколочной защиты.
- подбор уровня защиты по сценарию угрозы;
- учет вентиляции и теплового режима;
- сохранение доступа для обслуживания;
- модульная замена защитных элементов.
Зоны КТП
Что считать отдельными участками защиты
КТП редко закрывают бронематами целиком. Для заявки полезнее разделить объект на зоны: так можно посчитать площадь, массу, крепления и не перекрыть вентиляцию или доступ к оборудованию.
| Зона | Риск | Предварительное решение | Что проверить в ТЗ |
|---|---|---|---|
| Двери и створки | Фрагменты и вторичные осколки в направлении обслуживания. | Плоские БМПО или БМПО-Ф, если есть усилители, петли, ручки и сложный контур. | Открывание, масса на петлях, замки, зазоры, возможность снятия панели. |
| Стеновые панели | Локальная уязвимость корпуса и зоны нахождения персонала рядом с КТП. | БМПО по расчетной площади закрытия, при повышенной угрозе — усиленные конфигурации. | Материал основания, шаг креплений, допустимая нагрузка, коррозионная и климатическая защита. |
| Кабельные вводы | Поражение кабельной зоны, вводов, технологических проемов. | Формованные элементы или локальные карты с вырезами и сохранением сервисного доступа. | Радиусы кабелей, гермовводы, доступ для ремонта, пожарные и эксплуатационные ограничения. |
| Вентиляция | Нельзя перекрывать тепловой режим ради сплошной защиты. | Локальная защита соседних зон с сохранением решеток, жалюзи и воздушного потока. | Тепловая нагрузка, расположение решеток, допустимые зазоры и режим обслуживания. |
| Документы к решению | Без схемы зон и протокола нельзя проверить, подходит ли выбранная защита для КТП. | Модель БМПО или БМПП, протокол испытаний, паспорт изделия и карта закрытия КТП. | Соответствие угрозе, допустимой массе, способу крепления и требованиям обслуживания. |
Подбор
Какие изделия рассматривать для КТП
Итоговая конфигурация выбирается после оценки объекта. Предварительно линейку определяют по угрозе, геометрии зоны, допустимой массе и требованиям к обслуживанию.
БМПО
плоские зоны
Для дверей, стеновых панелей, кожухов, ровных участков корпуса и локального закрытия рабочей зоны.
БМПО-Ф
сложная геометрия
Для проемов, кабельных зон, дверных карт, примыканий, крепежных узлов и участков с вырезами.
БМПП
стрелковая угроза
Для сценариев, где к осколочной угрозе добавляются пулестойкие требования и нужен класс стойкости.
Подбор КТП должен ссылаться на проверенную конфигурацию БМПО / БМПП, а не только на название материала. Протокол нужен для сопоставления уровня защиты, массы и сценария угрозы.
Защита не должна мешать тепловому режиму, открыванию дверей, обслуживанию трансформатора, коммутационной аппаратуры и кабельных вводов.
Фото КТП, размеры зон, схему дверей и вводов, требования по угрозе, допустимую массу и монтажные ограничения. Эти данные помогут быстрее подготовить расчёт.
Приёмка на объекте
Что проверить после монтажа бронематов на КТП
Приёмка нужна не только для подсчёта установленных матов. Она подтверждает, что локальное усиление не нарушило эксплуатацию подстанции и соответствует согласованной карте зон.
| Проверка | Критерий | Что зафиксировать |
|---|---|---|
| Вентиляция | решётки, жалюзи и расчётные воздушные зазоры не перекрыты | фото после монтажа и согласование эксплуатирующей стороны |
| Двери и створки | полное открывание, работа замков и отсутствие перегрузки петель | массу защитной карты и проверку хода каждой створки |
| Кабельные вводы | сохранены радиусы, гермовводы и доступ для замены кабеля | схему вырезов и порядок снятия защитного элемента |
| Крепление | основание и крепёж соответствуют согласованной схеме | тип крепежа, шаг, точки опирания и доступ к осмотру |
| Документы | модель и зона совпадают с паспортом, протоколом и картой закрытия | комплект исполнительных фото и перечень установленных элементов |
Ошибки выбора
Что часто делают неправильно при защите КТП
КТП нельзя рассматривать как обычный металлический шкаф. Внутри есть тепловой режим, вводы, дверные карты, сервисные зоны и оборудование, к которому нужен доступ.
- закрывают вентиляционные решётки или уменьшают воздушный зазор ради сплошной защиты;
- не считают массу на дверях и петлях, хотя именно двери часто хотят усилить первыми;
- не разделяют корпус, кабельные вводы, двери и рабочую зону персонала на разные карты защиты;
- не проверяют, как бронемат будет сниматься при регламентном обслуживании;
- не связывают выбранную модель с протоколом, паспортом изделия и картой закрытия конкретной КТП;
- выбирают модель по максимальному уровню защиты, не проверив толщину, массу и основание крепления.
Ответственность и границы
Что фиксируется до выбора бронемата для КТП
ООО «ЗСТ БАРС» подбирает БМПО / БМПП под конкретную КТП, но не заменяет проектировщика электроснабжения и эксплуатационные регламенты объекта. До расчёта важно подтвердить допустимую нагрузку на двери и панели, тепловой режим, требования к вентиляции, доступу и обслуживанию.
Если задача требует полной реконструкции, капитального экрана, бетонного укрытия или изменения конструкции подстанции, это отдельный инженерный проект; бронематы рассматриваются как локальное усиление выбранных зон.
Вопросы и ответы
Частые вопросы по защите КТП
Какие зоны КТП обычно защищают бронематами?
Обычно рассматривают двери, стеновые панели, кабельные вводы, сервисные проемы, технологические отсеки и зону нахождения персонала. Каждую зону считают отдельно по площади, массе и доступу к обслуживанию.
Нарушает ли защита вентиляцию и обслуживание КТП?
Схема должна сохранять вентиляционные решетки, тепловой режим, открывание дверей, доступ к оборудованию и регламентное обслуживание. Поэтому бронематы подбирают локально, а не как сплошную обшивку всей подстанции.
Какие изделия подходят для защиты КТП?
На предварительном этапе чаще рассматриваются плоские БМПО для дверей и стеновых зон, БМПО-Ф для проемов и сложной геометрии, а при пулестойком сценарии — БМПП. Итоговый выбор зависит от угрозы, массы, крепления и протоколов испытаний.
Какие данные нужны для расчета защиты КТП?
Нужны тип КТП, размеры защищаемых зон, фото или схема, сценарий угрозы, ограничения по массе и толщине, способ крепления, требования к вентиляции и доступу к обслуживанию.
Заявка
Что указать для подбора защиты КТП
Для расчета приложите фото или схему КТП, размеры защищаемых зон, требуемый уровень защиты, ограничения по массе, способ крепления, требования к вентиляции и доступу к обслуживанию.
Следующий шаг
Передайте данные для расчёта
Приложите фото или схему КТП, размеры защищаемых зон и ограничения по монтажу. Мы подберём модель и комплект документов.
