Фото или схема
общий вид и крупные планы
Нужны общий вид объекта, уязвимые зоны, двери, проёмы, вводы, места крепления и препятствия для монтажа.
Выбор защитного материала

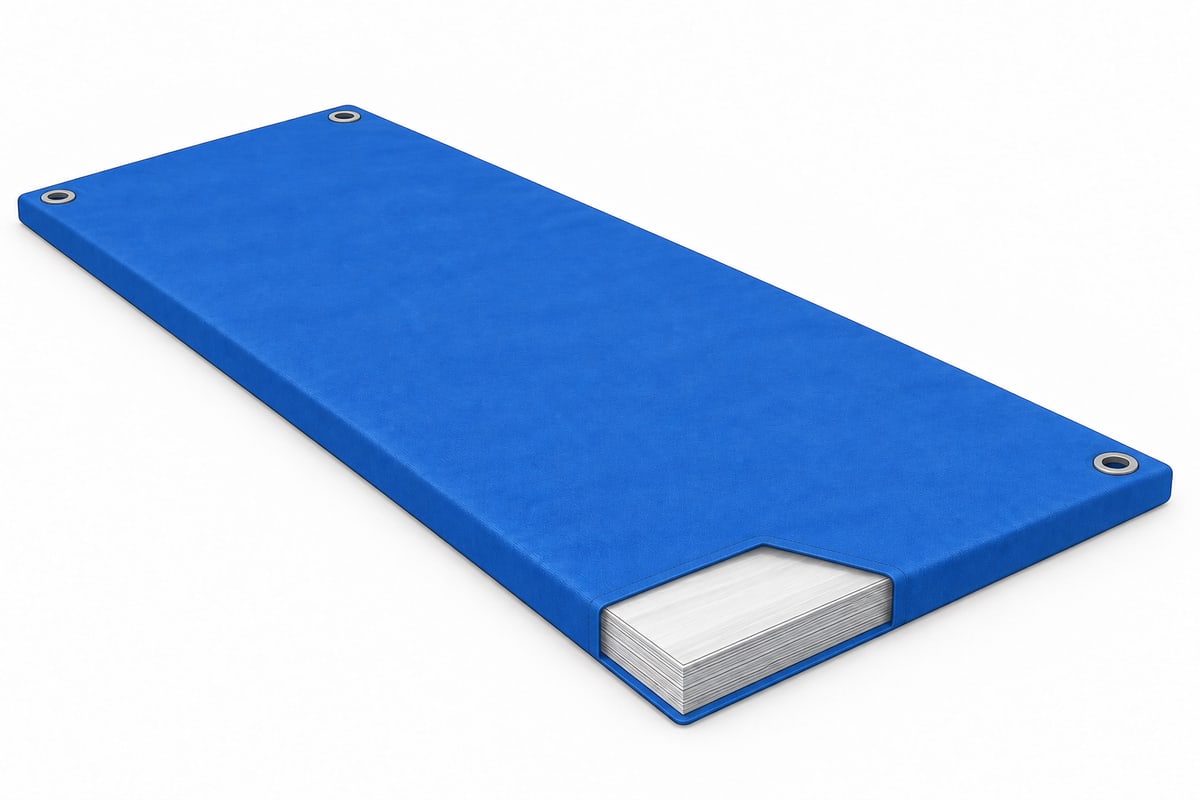

Защитные маты и бронематы: что может быть внутри
Бронемат — это готовое защитное изделие, а не просто чехол со стальными пластинами. Внутри может быть испытанная структура из стали, арамида, СВМПЭ, керамико-композитных элементов или их сочетания; применимость определяют модель, протокол и условия установки.
Типовые зоны
Что обычно усиливают бронематами
Бронемат чаще подбирают не “на весь объект”, а на конкретную уязвимую зону: место, где находятся люди, оборудование, дверь, проём, кабельный ввод, шкаф управления, стеновая панель или участок транспорта. Такой подход позволяет добавить локальный противоосколочный или пулестойкий уровень защиты без полной перестройки объекта.
Пост охраны и бытовка
стены, дверь, рабочая зона
Локальное усиление стеновых панелей, двери и зоны нахождения персонала без полной перестройки объекта.
КТП и вводы
двери, корпус, кабельные зоны
Защита корпуса, дверей, кабельных вводов и сервисных зон с учётом вентиляции и обслуживания.
ГРП и арматура
корпус, люки, сервисные участки
Усиление уязвимых зон газорегуляторного пункта без перекрытия доступа к приборам и арматуре.
Шкафы управления и оборудование
критические узлы
Локальная защита оборудования, агрегатов, шкафов управления, ремонтных постов и рабочих зон.
Кунги, фургоны и спецтранспорт
борта, двери, перегородки
Добронирование бортов, дверей, технологических отсеков и зон экипажа с контролем массы.
Узлы связи и операторские
аппаратные, кабели, рабочие места
Защита шкафов, кабельных вводов, источников питания и рабочих мест операторов.
Заявка без лишних итераций
Что отправить для инженерного подбора
Чем точнее исходные данные, тем быстрее можно сопоставить задачу с линейкой БМПО / БМПП, протоколами испытаний, массой, толщиной и способом крепления. Не обязательно заранее знать материал или модель — достаточно описать объект и ограничения.
Размеры зон
ширина, высота, площадь
Укажите размеры каждой зоны отдельно: стенка, дверь, люк, ввод, панель, борт, шкаф или рабочее место.
Сценарий угрозы
осколки, пули, БПЛА
Опишите, от чего нужна защита: осколки, вторичные элементы, стрелковая угроза или комбинированный сценарий.
Ограничения монтажа
масса, доступ, вентиляция
Важно заранее указать допустимую массу, способ крепления, требования к обслуживанию, открыванию дверей и вентиляции.
Условия эксплуатации
улица, помещение, транспорт
Нужно понимать среду: улица или помещение, влажность, температура, вибрация, мобильный или стационарный объект.
Документы и ТЗ
если уже есть
Если есть техническое задание, схема, спецификация или требования по классу защиты — приложите их к заявке.
Пример формулировки для заявки
Нужно усилить пост охраны / КТП / дверь / шкаф управления. Размер зоны: ширина × высота. Объект находится на улице / в помещении / на транспорте. Нужна защита от осколков / стрелковой угрозы. Важно сохранить открывание двери, вентиляцию и доступ к обслуживанию.
Термины без двусмысленности
Что такое бронемат, БМПО и БМПП
Бронемат — готовое защитное изделие с чехлом, защитной структурой и точками крепления. Материал внутри важен, но сам по себе не задаёт уровень защиты: результат относится к конкретной конфигурации, проверенной испытанием.
В каталоге ООО «ЗСТ БАРС» БМПО обозначает противоосколочные бронематы, а БМПП — пулестойкие. Для каждой задачи подбираем модель по требуемой защите, размерам, массе и способу установки. Характеристики выбранного исполнения сверяем с протоколом испытаний.
- БМПО: противоосколочная линейка для фрагментов и вторичных поражающих элементов;
- БМПП: пулестойкая линейка для сценариев со стрелковой угрозой;
- индекс «Ф»: формованное исполнение для сложной геометрии;
- окончательный выбор: модель, протокол, площадь, масса, крепление и карта зон объекта.
От материала к решению
От защитного материала к бронемату для вашего объекта
Слово «СВМПЭ» или «керамика» описывает материал, но не готовый результат. Защитное свойство появляется у конкретной структуры, проверяется на образце и только затем переносится в модель и карту монтажа объекта.
| Уровень | Что он описывает | Что запросить | Типовая ошибка |
|---|---|---|---|
| Материал | Сталь, арамид, СВМПЭ, керамика и их свойства. | Марку, плотность, толщину, условия эксплуатации. | Считать название материала готовым классом защиты. |
| Защитная структура | Число слоёв, сочетание материалов, чехол и геометрия пакета. | Маркировку испытанного образца и его состав. | Переносить результат на пакет другой толщины или плотности. |
| Модель бронемата | Серийное изделие с массой, толщиной, исполнением и креплением. | Карточку модели, паспорт и применимый протокол. | Считать плоское и формованное исполнение автоматически равнозначными. |
| Решение для объекта | Модель, площадь закрытия, стыки, основание, крепёж и обслуживание. | Карту зон, расчёт массы и монтажные ограничения. | Обещать защиту всему объекту по результату одного образца. |
Главная ошибка выбора
Похожий внешний вид не означает одинаковую защиту
В технических заданиях часто встречаются формулировки: защитный мат, бронемат, противоосколочный мат, мат со стальными пластинами, чехол с защитными элементами, мягкая бронезащита. По таким словам сложно понять, что именно требуется: жёсткая стальная вставка, текстильный пакет, композитный бронемат или изделие под конкретный уровень угрозы.
Выбирать изделие лучше не по названию, а по задаче: от чего нужно защитить объект, какая масса допустима, как изделие будет крепиться, нужна ли плоская или формованная геометрия и какими испытаниями подтверждены характеристики.
Если в ТЗ написано «защитный мат»
Это ещё не означает, что внутри обязательно должны быть стальные пластины. Иногда сталь подходит, но в других случаях она даёт лишнюю массу, мешает обслуживанию, не подходит для сложной геометрии или требует другой конструкции крепления.
Ошибки в ТЗ
Какие формулировки лучше уточнить до закупки
Плохое ТЗ часто выглядит техническим, но не даёт данных для выбора изделия. Ниже — как перевести общую фразу в инженерный запрос.
“Мат со стальными пластинами”
Если в задании указаны стальные пластины, приложите требования к защите и размеры зоны. Для сравнения с композитным бронематом важны масса на квадратный метр, нагрузка на крепления и доступ к оборудованию. Так можно оценить не только цену материала, но и условия его установки.
“Мягкая бронезащита”
Укажите, где мат должен изгибаться: на двери, борту, вокруг ввода или другой поверхности. Фото и размеры помогут подобрать исполнение, а требования к осколочной или пулевой защите — определить защитный пакет. Для подвижной детали отдельно учитывают массу мата и работу петель.
“Закрыть объект бронематами”
Начните с участков, повреждение которых остановит работу объекта: оборудования, кабельных вводов, дверей и постов управления. На схеме отметьте зоны закрытия, вентиляцию и места обслуживания. По этой карте рассчитывают площадь матов, массу защиты и размещение креплений.
“Нужен максимальный уровень”
Укажите требуемую стойкость и допустимую нагрузку на конструкцию. Затем сравните подходящие модели по толщине, массе и результатам испытаний. Для расчёта общей массы умножают площадь защиты на массу квадратного метра выбранного изделия и отдельно учитывают каркас и крепления.
Сравнение подходов
Сталь, арамид, СВМПЭ и композитные бронематы
Ниже — не универсальная замена инженерному расчёту, а ориентир для первого выбора технологии защиты.
Стальные пластины в чехле
Понятное жёсткое решение для простых плоских зон. Может быть уместно там, где допустимы масса, жёсткость, коррозионная защита и простая геометрия крепления.
Ограничения: высокая масса, риск коррозии, сложность монтажа на двери, проёмы, лёгкие конструкции и обслуживаемые зоны. Для подвижных створок и слабых оснований масса часто становится главным ограничением.
Арамидные пакеты
Текстильные защитные решения, которые могут применяться в мягких и комбинированных пакетах, когда важны гибкость, малая толщина и работа по определённому сценарию угрозы.
Ограничения зависят от влаги, условий эксплуатации, конструкции пакета, защитного чехла и подтверждённых испытаний. Само слово «арамид» не заменяет протокол.
СВМПЭ / композитный пакет
Сверхвысокомолекулярный полиэтилен применяется в многослойных защитных пакетах, где важны масса, модульность, влагостойкость и способность работать в составе бронемата.
Требуется подбор по угрозе, толщине, массе, исполнению, чехлу и способу крепления. Для пулестойких задач СВМПЭ может сочетаться с керамическими элементами.
БМПО / БМПП
Готовые бронематы для противоосколочных и пулестойких задач. Подбираются по объекту, сценарию угрозы, подтверждённым испытаниям, массе и ограничениям монтажа.
| Критерий | Стальные пластины | Арамид | СВМПЭ / БМПО-БМПП |
|---|---|---|---|
| Масса | Высокая, особенно при большой площади закрытия. | Ниже стали, зависит от пакета и чехла. | Подбирается по уровню защиты; удобнее для модульного закрытия зон. |
| Геометрия | Лучше подходит для простых плоских участков. | Может работать в мягких пакетах, но требует защиты от среды. | Есть плоские и формованные исполнения для дверей, кожухов, проёмов и техники. |
| Проверка | Нужны данные по стали, толщине, креплению и условиям испытания. | Нужен протокол именно на пакет, а не только на материал. | Для БМПО / БМПП есть протоколы испытаний по проверенным конфигурациям. |
| Типовая ошибка | Выбрать только потому, что сталь кажется очевиднее. | Считать материал равным готовому защитному изделию. | Не проверить применимость протокола к конкретной зоне и монтажу. |
Почему не всегда сталь
Почему не стоит автоматически выбирать стальные пластины
Стальные пластины понятны заказчику: материал привычный, жёсткий и визуально очевидный. Но для локальной защиты объекта сталь не всегда удобна. Она увеличивает массу, хуже подходит для сложной геометрии, может мешать открыванию дверей, обслуживанию оборудования и монтажу на лёгкие конструкции.
Композитный бронемат решает другую задачу: он позволяет локально усилить уязвимую зону без полной перестройки объекта. Это особенно важно для бытовок, постов охраны, дверей, проёмов, КТП, ГРП, спецтранспорта, шкафов управления и зон, где рядом находятся люди.
Бронемат как локальный уровень защиты
Защита объекта может состоять из нескольких уровней. Бронемат БМПО или БМПП не обязан заменять все остальные инженерные решения. Его задача — добавить локальный противоосколочный или пулестойкий уровень там, где нужно защитить людей, оборудование или критический участок конструкции.
Доказательства и ограничения
Испытания бронематов и подбор для вашего объекта
Для выбора важно понимать, какой уровень защиты нужен объекту, какие документы относятся к выбранной модели и какие данные потребуются для расчёта.
Опубликованы протоколы противоосколочных и пулестойких испытаний. В них можно проверить условия испытаний, измеренные скорости и полученные результаты.
Бронематы не заменяют весь комплекс защиты объекта: бетон, габионы, сетки, экраны, каркасы и дистанции могут оставаться частью общего проекта. БМПО / БМПП закрывают локальные зоны риска.
Для КТП, ГРП, спецтранспорта, дверей и модульных зданий нужно сопоставить протокол с реальной зоной: площадью закрытия, массой, основанием, креплением и доступом к обслуживанию.
Документы вместо общих слов
Что запросить, если в ТЗ написано “защитный мат”
Чтобы не выбирать изделие только по названию материала, запрос лучше привязать к документам: протоколу испытаний, паспорту выбранной модели, карте закрытия зоны и условиям поставки.
Протокол
что именно испытывали
Проверяет не слово “сталь”, “арамид” или “СВМПЭ”, а результат конкретного пакета в заданных условиях испытания.
Карточка модели
масса и толщина
Показывает, можно ли поставить выбранный уровень защиты на дверь, стеновую панель, кузов, КТП, ГРП или шкаф управления.
Пакет для заявки
паспорт, схема, КП
Помогает перейти от общей фразы “нужен бронемат” к проверяемому решению: модель, зона, крепление, эксплуатация и документы.
Производитель
ООО «ЗСТ БАРС»
Запросы на подбор бронематов БМПО / БМПП принимает ООО «ЗСТ БАРС». В заявке желательно указать объект, защищаемую зону, размеры, предполагаемую угрозу, ограничения по массе и монтажу, наличие фото, схемы или ТЗ.
- производственная площадка: Владимирская область, Гусь-Хрустальный район, д. Нечаевская, ул. Колхозная, 69;
- ИНН: 4027143194;
- телефон для инженерного запроса: +7 (925) 053-17-11;
- e-mail для ТЗ и схем: info@zstbars.ru.
Решения по объектам
Где применяют бронематы БМПО и БМПП
Материал и класс защиты выбирают не отдельно от задачи. Перейдите к своему типу объекта, чтобы проверить зоны закрытия, массу, крепление, вентиляцию и доступ к обслуживанию.
Разбор заявки
Как понять, какой защитный мат нужен на самом деле
Фраза “нужен бронемат” не даёт инженеру достаточно данных. Один и тот же внешний чехол может решать разные задачи: закрыть человека от вторичных фрагментов, усилить дверь, защитить кабельный ввод, добавить пулестойкий слой или повторить сложную геометрию кузова.
| Если защищаем | Что важно уточнить | Что это меняет в выборе |
|---|---|---|
| Дверь, люк, проём | масса створки, петли, открывание, коробка, откосы, крепление, эвакуационный проход | часто нужен не просто плоский мат, а карта закрытия с учётом подвижных узлов и слабого основания |
| КТП, ГРП, шкаф управления | вентиляция, кабельные вводы, сервисный доступ, сторона угрозы, допустимая нагрузка на корпус | важна локальная защита уязвимых зон, а не сплошное закрытие всех панелей |
| Спецтранспорт или кунг | масса, развесовка, центр тяжести, двери, борта, технологические отсеки, доступ к оборудованию | выбор зависит от геометрии и эксплуатации: плоское исполнение не всегда подходит лучше формованного |
| Пост охраны или рабочее место | где находится человек, сектор угрозы, проходы, обзор, стены, дверь, окно, место крепления | задача формулируется как защита конкретной зоны пребывания, а не как покупка материала по названию |
Материал внутри важен, но сам по себе не равен готовому изделию. Нужны конструкция пакета, чехол, крепление, масса, толщина и подтверждение испытанием.
В заявке полезно разделить объект на зоны: дверь, стеновая панель, ввод, шкаф, рабочее место, борт, люк. Так проще не переплатить за лишнюю площадь и не перекрыть обслуживание.
Для БМПО / БМПП уровень защиты надо сопоставлять с протоколом, реальной зоной применения и ограничениями монтажа. Это особенно важно для пулестойких и комбинированных задач.
Чехол под условия эксплуатации
Варианты оболочки бронематов с ядром из СВМПЭ
Какой чехол нужен бронемату, зависит от того, где он будет установлен. В помещении, на открытой площадке и в месте, где мат часто снимают и устанавливают заново, требования к оболочке будут разными. Поэтому при подборе нужно учитывать не только материал, но и швы, крепления и уход.
СВМПЭ находится внутри бронемата и составляет его защитное ядро. Наружный чехол закрывает ядро. Уровень защиты от осколков или пуль определяется конструкцией бронемата и результатами испытаний, а не названием ткани.
Из каких материалов мы изготавливаем оболочки
Изготавливаем оболочки под заказ из ПВХ-ткани, тканей с полиуретановым покрытием и материалов с ТПУ, термопластичным полиуретаном. Материал и исполнение согласовываем под условия эксплуатации.
Для улицы важны воздействие дождя, солнца и перепады температуры. При частом монтаже — прочность ткани, швов и мест крепления. Если мат будет загрязняться, стоит заранее обсудить способ очистки. По этим условиям проще выбрать чехол, чем только по названию покрытия.
Как выбрать материал оболочки
Мы можем изготовить чехол из перечисленных материалов. При заказе сравниваем конкретные ткани по условиям установки, способу крепления и уходу за поверхностью.
| Материал оболочки | Что выбираем | Что учитываем при заказе |
|---|---|---|
| ПВХ-ткань | Тканевую основу, плотность и исполнение ПВХ-покрытия. | Установку на улице или в помещении, ожидаемые температуры, загрязнения и способ очистки. |
| Материал с ТПУ | Основу и покрытие из термопластичного полиуретана. | Требования к гибкости чехла, его соединениям и местам крепления. |
| Ткань с полиуретановым покрытием | Тип ткани, плотность и характеристики покрытия. | Контакт с другими поверхностями, частоту снятия мата и условия ухода. |
Оболочка для наружной установки
Для бронематов на открытом воздухе подбираем материал чехла, обработку швов и исполнение креплений с учётом дождя, солнца и перепадов температуры. Расскажите, где будет установлен мат и как он будет закреплён: согласуем подходящую оболочку при заказе.
Какой цвет можно выбрать
Стандартные цвета наружного чехла — защитный зелёный и синий RAL 5005. Если нужен другой цвет, укажите его в запросе: возможность изготовления зависит от наличия подходящей ткани.
Что прислать для подбора
Пришлите фото места установки и размеры мата. Расскажите, будет ли он находиться под открытым небом, как вы планируете его крепить и насколько часто снимать. Укажите ожидаемые температуры и чем предполагается очищать поверхность.
Если вам нужен съёмный или заменяемый чехол, напишите об этом сразу: такая возможность зависит от конструкции и согласовывается отдельно.
Модели бронематов представлены в каталоге, результаты и условия проверки — в разделе испытаний и протоколов.
Линейки изделий
Когда нужен БМПО, а когда БМПП
Выбор начинается с угрозы: осколочная, пулестойкая или комбинированная задача.
БМПО
противоосколочные
Для защиты от фрагментов, вторичных осколков и поражающих элементов.
БМПП
пулестойкие
Для задач, где требуется защита от стрелковых угроз и соответствующий класс стойкости.
Формованные исполнения
сложная геометрия
Для дверей, проёмов, кузовов, технологических отсеков и нестандартных зон.
Что отправить для подбора
Если вы не знаете, какой материал нужен
Начните с объекта: приложите фотографии и укажите, какие участки нужно защитить. Для предварительного подбора нужны:
- тип объекта и защищаемая зона;
- фото, схема или размеры;
- предполагаемая угроза;
- ограничения по массе и толщине;
- условия монтажа и доступ к обслуживанию.
Разобрать ТЗ или задачу защиты
Пришлите ТЗ целиком или выписку с требованиями к защите. Разберём требования к материалу, оболочке и креплению и подберём исполнение для вашего объекта.
Отправить задачу Смотреть протоколы
Вопросы и ответы
Частые вопросы о защитных матах и бронематах
Что такое бронемат?
Бронемат — это готовое защитное изделие с чехлом, защитной структурой и креплением. Его характеристики определяются конкретной моделью и испытанной конфигурацией, а не только названием материала внутри.
Что означают БМПО и БМПП?
В линейке ООО «ЗСТ БАРС» БМПО обозначает противоосколочные бронематы, а БМПП — пулестойкие. Для выбора всё равно нужно сопоставить модель с угрозой, протоколом, массой, геометрией и условиями установки.
Чем бронемат отличается от мата со стальными пластинами?
Мат со стальными пластинами описывает только один возможный вариант конструкции. Бронемат БМПО или БМПП подбирается как готовый защитный пакет с определённой массой, толщиной, исполнением, креплением и подтверждением испытаний.
Можно ли выбрать защитный мат только по материалу?
Нет. Сталь, арамид, СВМПЭ или керамика важны, но выбор делают по объекту, угрозе, зоне защиты, допустимой массе, геометрии, монтажу и протоколу испытаний конкретной конфигурации.
Подтверждает ли класс защиты любой мат из того же материала?
Нет. Результат относится к испытанному образцу: количеству слоёв, плотности, керамике, чехлу и условиям испытания. Для поставляемого бронемата нужно подтвердить соответствие модели и защитной структуры протоколу.
Когда нужен формованный бронемат?
Формованное исполнение рассматривают для дверей, проёмов, кузовов, кожухов, технологических отсеков и участков, где плоский бронемат мешает открыванию, обслуживанию или плотному примыканию.
Какие данные нужны для подбора бронемата?
Нужны тип объекта, фото или схема, размеры зон, сценарий угрозы, ограничения по массе и толщине, способ крепления, условия эксплуатации и требования к доступу для обслуживания.
Статьи и исследования
Разобраться в устройстве защитного пакета
Подробные материалы помогают сопоставить структуру СВМПЭ, число физических листов и массу пакета, не подменяя испытания расчётом.
Как работает защита из СВМПЭ
Передача энергии, растяжение волокон и межслойные процессы.
Слои, 4UD и 6UD
Как различать подслой, физический лист и готовый пакет.
Как считать массу пакета
Поверхностная масса, площадь, допуски и состав готового изделия.
