Масса
нагрузка на конструкцию
Нужно заранее оценить массу на м² и допустимую нагрузку на двери, борта или каркас.
Сценарии применения
Добронирование спецтранспорта и фургонов бронематами
Бронематы позволяют локально усилить кунги, двери, борта, технологические отсеки и рабочие зоны персонала без полной переделки транспортного средства.
Добронирование
Как выбрать бронемат для спецтранспорта
Для транспорта критичны масса, геометрия и сохранение полезного объёма. Бронематы применяют как локальное усиление дверей, бортов, кунгов, перегородок, технологических отсеков и рабочих зон персонала.
Геометрия
плоское или формованное
Для ровных участков подходят плоские изделия, для дверей, кожухов и углов — формованные БМПО-Ф или БМПП-Ф.
Угроза
осколочная или пулестойкая
БМПО применяют для противоосколочной защиты, БМПП — когда требуется пулестойкое усиление.
Типовые зоны
Что обычно усиливают бронематами
Бронемат чаще подбирают не “на весь объект”, а на конкретную уязвимую зону: место, где находятся люди, оборудование, дверь, проём, кабельный ввод, шкаф управления, стеновая панель или участок транспорта. Такой подход позволяет добавить локальный противоосколочный или пулестойкий уровень защиты без полной перестройки объекта.
Пост охраны и бытовка
стены, дверь, рабочая зона
Локальное усиление стеновых панелей, двери и зоны нахождения персонала без полной перестройки объекта.
КТП и вводы
двери, корпус, кабельные зоны
Защита корпуса, дверей, кабельных вводов и сервисных зон с учётом вентиляции и обслуживания.
ГРП и арматура
корпус, люки, сервисные участки
Усиление уязвимых зон газорегуляторного пункта без перекрытия доступа к приборам и арматуре.
Шкафы управления и оборудование
критические узлы
Локальная защита оборудования, агрегатов, шкафов управления, ремонтных постов и рабочих зон.
Кунги, фургоны и спецтранспорт
борта, двери, перегородки
Добронирование бортов, дверей, технологических отсеков и зон экипажа с контролем массы.
Узлы связи и операторские
аппаратные, кабели, рабочие места
Защита шкафов, кабельных вводов, источников питания и рабочих мест операторов.
Заявка без лишних итераций
Что отправить для инженерного подбора
Чем точнее исходные данные, тем быстрее можно сопоставить задачу с линейкой БМПО / БМПП, протоколами испытаний, массой, толщиной и способом крепления. Не обязательно заранее знать материал или модель — достаточно описать объект и ограничения.
Фото или схема
общий вид и крупные планы
Нужны общий вид объекта, уязвимые зоны, двери, проёмы, вводы, места крепления и препятствия для монтажа.
Размеры зон
ширина, высота, площадь
Укажите размеры каждой зоны отдельно: стенка, дверь, люк, ввод, панель, борт, шкаф или рабочее место.
Сценарий угрозы
осколки, пули, БПЛА
Опишите, от чего нужна защита: осколки, вторичные элементы, стрелковая угроза или комбинированный сценарий.
Ограничения монтажа
масса, доступ, вентиляция
Важно заранее указать допустимую массу, способ крепления, требования к обслуживанию, открыванию дверей и вентиляции.
Условия эксплуатации
улица, помещение, транспорт
Нужно понимать среду: улица или помещение, влажность, температура, вибрация, мобильный или стационарный объект.
Документы и ТЗ
если уже есть
Если есть техническое задание, схема, спецификация или требования по классу защиты — приложите их к заявке.
Пример формулировки для заявки
Нужно усилить пост охраны / КТП / дверь / шкаф управления. Размер зоны: ширина × высота. Объект находится на улице / в помещении / на транспорте. Нужна защита от осколков / стрелковой угрозы. Важно сохранить открывание двери, вентиляцию и доступ к обслуживанию.
Задача
Локальное усиление уязвимых зон транспорта
Для спецтранспорта важно не только выбрать уровень защиты, но и сохранить полезный объем, доступ к оборудованию, допустимую массу и возможность обслуживания.
- закрытие дверей, бортов, кунгов и технологических отсеков;
- подбор защиты под массу и геометрию транспорта;
- использование плоских или формованных исполнений;
- сохранение доступа к оборудованию и рабочим зонам.
Связанные решения
Куда перейти дальше
Для спецтранспорта полезно сравнить плоские и формованные исполнения, а затем перейти к расчёту массы и стоимости.
БМПО-Ф
формованные
Для дверей, бортов, кунгов, кожухов и нестандартной геометрии транспортных модулей.
БМПП-Ф
пулестойкость
Формованные решения для зон, где кроме осколочной угрозы рассматриваются стрелковые сценарии.
Калькулятор
масса и стоимость
Предварительно оцените площадь закрытия, массу, цену за м² и параметры заявки.
Применение
Какие зоны защищают
Конфигурация зависит от назначения транспорта, сценария угрозы, допустимой массы и способа крепления.

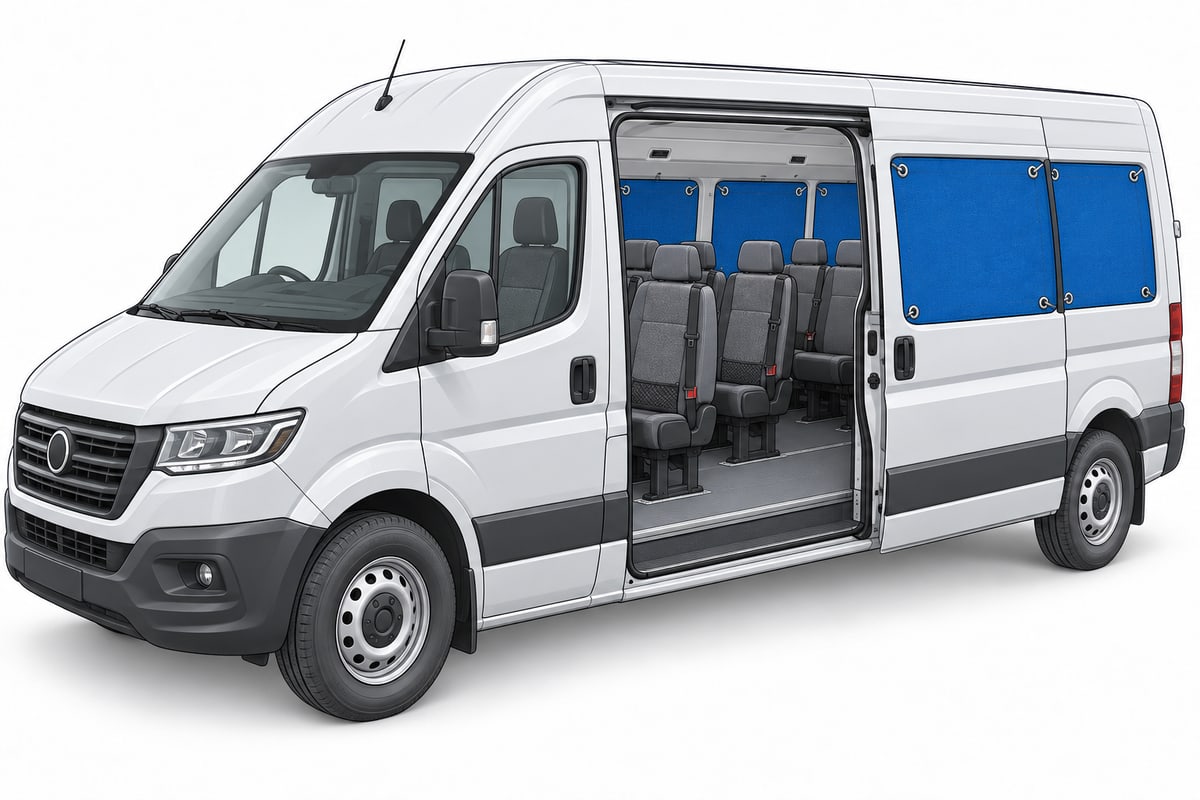

Кунги и фургоны
Защита стен, дверей, перегородок, отсеков связи, управления и перевозки оборудования.

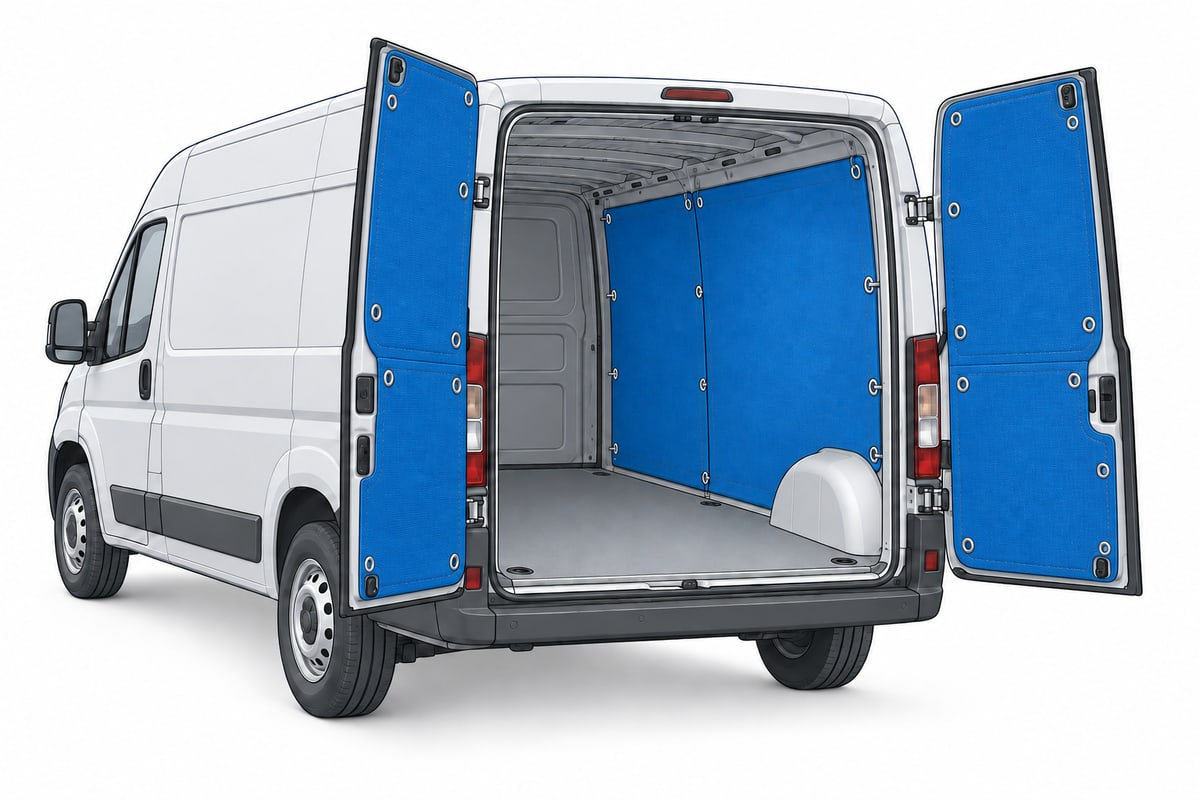

Двери и борта
Локальное усиление зон, где требуется защита без полной замены штатных элементов.
Рабочие зоны
Защита мест размещения персонала, операторов, сервисных постов и оборудования.
Нестандартная геометрия
Для сложных поверхностей и узлов применяются формованные исполнения БМПО-Ф / БМПП-Ф.
Инженерный разбор
Что проверяют до выбора бронемата для транспорта
Для подбора нужны размеры защищаемых участков, допустимая дополнительная масса и точки крепления. На схеме отдельно отмечают двери, люки, проходы и обслуживаемые агрегаты. Это позволяет сравнить модели не только по стойкости, но и по возможности установить их на конкретный транспорт.
| Узел | Что уточнить | Почему это влияет на выбор |
|---|---|---|
| Кунг или фургон | площадь бортов, дверей, перегородок, крепёжные стойки, наличие утеплителя и внутренней обшивки | по этим данным выбирают плоский или формованный бронемат и проверяют, выдержит ли основание массу |
| Двери и люки | масса створки, петли, замки, уплотнения, угол открывания, необходимость быстрого доступа | избыточная масса может нарушить открывание, геометрию двери и обслуживание |
| Рабочее место экипажа | сектор угрозы, зона сидения, обзор, проходы, кабели, органы управления | защита должна закрывать человека, но не мешать эвакуации, работе и управлению |
| Документы и масса | модель, протокол, паспорт изделия, карта зон, суммарная масса и влияние на эксплуатацию | помогает проверить не только класс защиты, но и пригодность транспорта после монтажа |
| Технологический отсек | вентиляция, нагрев, доступ к агрегатам, съёмные панели, регламент обслуживания | бронемат нельзя ставить так, чтобы перекрыть охлаждение или ремонтный доступ |
Приёмка транспорта
Что проверить после локального добронирования
После установки оценивают не только площадь защиты. Машина должна сохранить допустимую массу, работу дверей и люков, обзор, доступ к оборудованию и штатные маршруты выхода.
| Проверка | Критерий | Что зафиксировать |
|---|---|---|
| Добавочная масса | масса посчитана по каждой зоне и сверена с ограничениями базового шасси | ведомость матов и распределение нагрузки |
| Двери и люки | петли, замки, уплотнения и фиксаторы работают во всём диапазоне | массу створок и результаты проверки открывания |
| Обзор и выход | защита не закрывает обзор, проходы и аварийный выход | план зон экипажа и свободные габариты |
| Оборудование | сохранены вентиляция, кабели и быстрый доступ к агрегатам | перечень съёмных карт и порядок обслуживания |
| Крепление | нет контакта с подвижными узлами, крепёж доступен для осмотра | исполнительную схему и фото после контрольной поездки |
Ошибки выбора
Что часто ломает проект добронирования
Даже правильно выбранный уровень защиты может не сработать как решение, если не учесть эксплуатацию машины.
- выбрали модель по классу защиты, но не посчитали суммарную массу по всем бортам и дверям;
- закрыли дверь без проверки петель, замков, уплотнений и угла открывания;
- не запросили паспорт изделия, протокол и карту зон после расчёта массы;
- не разделили защиту экипажа, оборудования и технологических отсеков на разные зоны;
- не учли вентиляцию, кабельные трассы, быстрый доступ к агрегатам и регламент обслуживания;
- попросили “бронемат на фургон” без фото кузова, схемы крепления и размеров карт закрытия.
Масса и эксплуатация
Что проверяется до добронирования транспорта
Для транспорта критичны масса, развесовка, полезный объём, доступ к оборудованию, крепления, обслуживание дверей и бортов. До выбора БМПО / БМПП нужно разделить задачу на зоны: кунг, борта, двери, перегородки, технологические отсеки и рабочие места. Отдельно проверяются петли, замки, вентиляция, кабельные трассы, центр тяжести и сценарий, откуда ожидается поражение.
Бронематы используются как локальное усиление. Они не заменяют расчёт грузоподъёмности, требования к эксплуатации транспортного средства и проектирование специальных кузовных решений.
Вопросы и ответы
Частые вопросы по защите спецтранспорта
Какие зоны спецтранспорта можно защитить бронематами?
Обычно рассматривают кунги, двери, борта, перегородки, технологические отсеки, зоны размещения оборудования и рабочие места персонала. Для каждой зоны отдельно проверяют массу, крепление, открывание, доступ к обслуживанию и направление вероятной угрозы.
Можно ли сохранить полезный объем и доступ к оборудованию?
Да. Схема защиты подбирается локально, чтобы учитывать допустимую массу, полезный объем, доступ к оборудованию и обслуживание.
Когда нужны формованные бронематы?
Формованные исполнения БМПО-Ф или БМПП-Ф применяются для сложных поверхностей, нестандартной геометрии, узлов и зон, где плоский бронемат не обеспечивает удобное примыкание.
Подбор
Что указать для расчета
Нужны тип транспорта, назначение машины, зоны закрытия, размеры каждой зоны, допустимая добавочная масса, требования к обслуживанию, предполагаемый сценарий угрозы, фото дверей/бортов/кузова и ограничения по креплению.
Следующий шаг
Передайте данные для расчёта
Приложите фото транспорта, размеры зон и допустимую добавочную массу. Мы подберём модель и способ установки.
